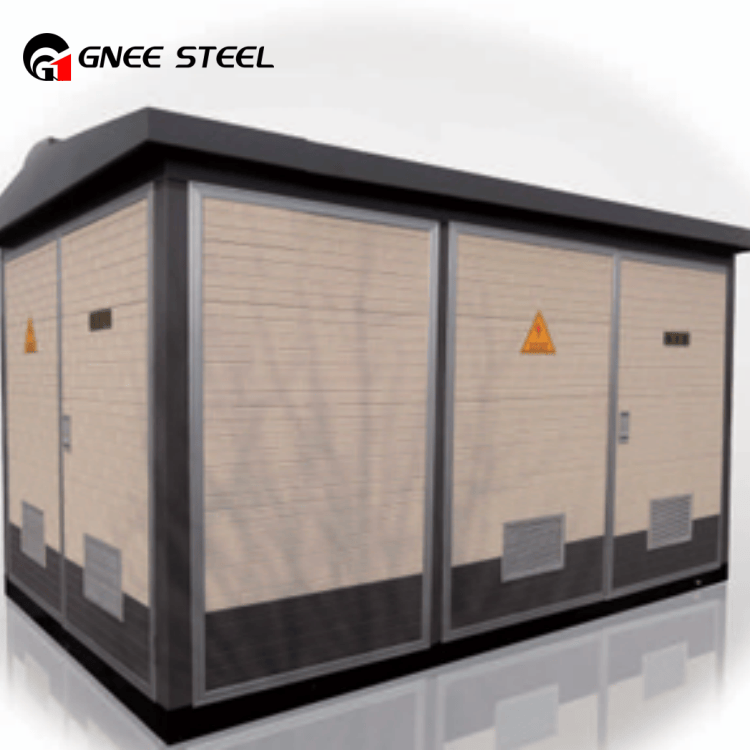

Předem sestavená rozvodna (evropský styl)





Předem sestavená rozvodna (známá také jako kontejnerovaná rozvodna) je předem sestavené kompletní distribuční zařízení, které integruje vysokopěťové distribuční zařízení, transformátory a nízkonapěťové distribuční zařízení podle specifického plánu zapojení. Používá se hlavně ve třífázových střídavých systémech s napětím 4 0. 5/0. 4KV, 12/0,4 kV nebo 40,5/12KV, sloužící jako integrovaný přenos výkonu, příjem a distribuční zařízení. Série předem sestavených rozvodů YB má silnou integraci, malou stopu, atraktivní vzhled, krátký instalační cyklus a spolehlivý provoz. Nabízejí rozsáhlou použitelnost, všestrannost a zaměnitelnost, což z nich činí preferovanou volbu pro transformaci měst. Tyto rozvody jsou vhodné pro ropná pole, staveniště, těžební oblasti, přístavy, výškově budovy, městské pouliční osvětlení, obytné oblasti, továrny, podniky, elektrárny a vnitřní rozvody pro sebepojetí v systémech napájení.









Kontaktujte hned







Žádný.	Projekt	Jednotka	Parametr
Vysokopěťová jednotka	Hodnocená frekvence	HZ	50 nebo 60
	Jmenovité napětí	KV	6
	Maximální provozní napětí	KV	6.9
	Výkonná frekvence vydrží napětí Země a fázové mezery/izolační mezera	KV	32/36
	Lightning Impulse odolává napětí Země a fázové/izolační mezera	KV	60/70
	Hodnocený proud	A	315,400,630
	Ohodnoceno krátkodobé odolání proudu	Ka	12.5(2s),16(2s),20(2s)
	Hodnocený vrchol vydrží proud	Ka	31.5,40,50
Nízkopěťová jednotka	Jmenovité napětí	V	380,220
	Hlavní obvod hodnocený proud	A	100-3200
	Ohodnoceno krátkodobé odolání proudu	Ka	15,30,50
	Hodnocený vrchol vydrží proud	Ka	30,63,110
	Větev proud	A	0~800
	Počet pobočkových obvodů	Obvod	1~6
	Kompenzační kapacita	Kvar	Kompenzovat podle 15% ~ 2 0% transformátorové kapacity z 0 ~ 360







1. Struktura produktu

Předem sestavená rozvodna lze rozdělit do tří oddílů: vysokopěťová místnost, místnost pro transformátoru a nízkonapěťová místnost. Obě vysoké i nízkonapěťové místnosti jsou plně funkční. Primární napájecí systém na straně vysokého napětí může být nakonfigurován v různých režimech, jako je napájení smyčky, napájení, napájení a zdrojové napájení s dvojitým výkonem. Vysokopěťová místnost se skládá z příchozích skříní, měřicích skříní, skříní pro smyčky, odchozí skříně a osvětlovací systémy. Skříně používají spínače zátěže + kombinace kombinace elektrických spotřebičů nebo pojistek, odpojení spínače + jističe pro přepínání a ochranu. Transformátorová místnost je vybavena plně uzavřenými transformátory nebo transformátory suchého typu, ventilačními chladicími systémy a osvětlovacími systémy. Chlazení ventilace může být buď přirozené vzduchem nebo vynucené chlazení vzduchem, zatímco osvětlovací systém lze ručně ovládat nebo automaticky ovládat. Nízkonapěťová místnost zahrnuje příchozí skříňky, měřicí skříně, kompenzační skříňky, odchozí skříně a osvětlovací systémy. Na základě požadavků uživatelů může místnost s nízkým napětím přijmout struktury ve stylu panelu nebo skříně k vytvoření požadovaných řešení napájení pro uživatele. Má funkce, jako je distribuce energie, rozdělení osvětlení, kompenzace reaktivního výkonu, měření energie a měření energie, uspokojování různých potřeb uživatelů a usnadnění řízení napájení a zlepšení kvality energie.

2. Referencované standardy

GB/T 17467-1998 Vysoké napětí/nízké napětí předem sestavená rozvodna

GB 4208-2008 Hodnocení ochrany přílohy (IP kód)

Průvodce výběrem DL/T 537-2002 pro předem sestavené kontejnerové rozvodny s vysokým napětím/nízkým napětím

GB1094. 1-1996 Obecná pravidla pro Transformers Power Transformers

GB1094. 2-1996 Zvýšení teploty výkonu transformátorů

GB 6451-2008 Požadavky na technické parametry pro výkonové transformátory na oleji



Můžeme také poskytnout následující produkty transformátoru:
30-2500 KVA/10KV Laminovaný distribuční transformátor jádra
30-2500 KVA Power Transformer
30-2500 KVA Power Transformer (třífázový výkonový transformátor)
30-2500 KVA/10KV OLEJ-IMERSED TŘIPZED DVOJITÉ VÍCE VÍCE Noncitované distribuční distribuční transformátor regulace napětí
30-2500 KVA/10KV Epoxidová pryskyřice obsazení Transformátoru suchého typu
30-2500 KVA/10KV Třífázová pryskyřice obsazení izolovaného výkonového transformátoru suchého typu
30-2500 KVA Epoxidová pryskyřice odlévá transformátor typu suchého typu
30-2500 KVA/10KV Epoxidová pryskyřice obsazení Transformátoru suchého typu
30-2500 KVA Dry-Type Třífázový dvojitý Win-Winding Nevysláný distribuční regulační transformátor regulace napětí
30-2500 KVA/10KV Dry-typ Třífázový dvojitý Windering neexcitovaný distribuční transformátor regulace distribuce napětí
30-2500 KVA Amorfní slitina Transformátoru typu suchého typu
30-3200 KVA Rectifier Transformer
6300-42200 KVA třífázový olej-ponořený výkonový transformátor
800-31500 KVA/35KV OLEJOVÝ OLEJOVÝ POVERM
100-1600 KVA Kombinovaný transformátor
Komunikace 380V Komunikace s nízkým napětím
Předem sestavená rozvodna (evropský styl) atd.
