Úvod produktu
Objevte náš prémiový výkonový transformátor suchého typu, navržený tak, aby vynikal napříč různými aplikacemi. Tento ekologicky šetrný k ekologickou technologii, který využívá nejmodernější technologii, poskytuje ekologickou transformátoru suchého typu, který poskytuje efektivní distribuci energie a vytrvalý výkon a stanoví nový standard v tomto odvětví. Její inovativní elektrický návrh s nízkým šumem minimalizuje provozní poruchy, zatímco robustní anti-explozi zaručuje bezpečnost a dlouhodobou trvanlivost, což z něj činí spolehlivou volbu pro jakékoli prostředí.
Ať už potřebujete transformátor namontovaný na podložku pro odolný venkovní provoz nebo transformátor střídače pro přesné regulaci napětí, naše produktová řada vás zakryla. Od 10 kV vysokopěťových transformátorů po 100 kVA modely nabízíme komplexní škálu možností přizpůsobených tak, aby vyhovovaly vašim specifickým požadavkům na distribuci energie.
Pokud jde o kvalitu, spolehlivost a špičkový výkon, náš výkonový transformátory suchého typu je bezkonkurenční. Oslovte nás dnes, abychom prozkoumali konkurenční ceny a zažili náš výjimečný zákaznický servis. Pomůžeme vám najít perfektní řešení pro vaše potřeby.
Rozsah dodávek
Produkt: Transformátor typu suchého typu z pryskyřice
Úroveň napětí: Až 11 kV
Úroveň hodnocení: Až 2500 kVa
Transformátor třífázového suchého typu může být navržen podle požadavků zákazníka.
Technický datasHeet
| SC (B) 12 - 100 ~ 2500/10 Transformátor epoxidového suchého typu | |||||||||
| Hodnocené napětí: 10 (10,5, 11, 6,6, 6.3, 6) KV | |||||||||
| Skupina připojení: dyn11 nebo yyn 0 | |||||||||
| Ohodnoceno nízké napětí: 0. 4 kV | |||||||||
| Rozsah klepnutí: ± 2 × 2,5% atd. | |||||||||
| Model produktu | SPOJENÉ KRÁLOVSTVÍ% | Ne - ztráta načtení P 0 (W) | Ztráta zatížení (při 75 stupních) PK (W) | I0 (%) | LPA (AN) DB | Rail Gauge m × n | Hlavní rozměry těla L × B × H (mm) | Rozměry horního - výstupního krytu (včetně montážních nohou) | Rozměry boku - výstupní kryt (včetně montážních nohou) |
| Sc (b) 12 - 100/10 | 4 | 320 | 1371 | 0.7 | 42 | 550×550 | 960×750×810 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 125/10 | 4 | 375 | 1616 | 0.7 | 43 | 550×550 | 960×750×810 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 160/10 | 4 | 430 | 1860 | 0.7 | 43 | 550×550 | 1050×750×860 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 200/10 | 4 | 495 | 2200 | 0.7 | 43 | 550×550 | 1060×750×880 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 250/10 | 4 | 575 | 2410 | 0.7 | 43 | 660×660 | 1000×860×860 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 315/10 | 4 | 705 | 3030 | 0.7 | 45 | 660×660 | 1030×860×996 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 400/10 | 4 | 785 | 3480 | 0.7 | 45 | 660×660 | 1050×860×1041 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 500/10 | 4 | 930 | 4260 | 0.6 | 46 | 660×660 | 1090×860×1190 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 630/10 | 4 | 1070 | 5200 | 0.6 | 46 | 820×660 | 1170×860×1256 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 630/10 | 6 | 1040 | 5200 | 0.6 | 48 | 820×660 | 1210×860×1123 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 800/10 | 6 | 1215 | 6020 | 0.5 | 49 | 820×820 | 1230×1020×1161 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 1000/10 | 6 | 1415 | 7090 | 0.4 | 50 | 820×820 | 1320×1020×1247 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 1250/10 | 6 | 1670 | 8460 | 0.4 | 51 | 820×820 | 1420×1020×1133 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 1600/10 | 6 | 1960 | 10240 | 0.3 | 51 | 820×1070 | 1490×1150×1398 | 2000×1600×2000 | 2000×1600×2200 |
| Sc (b) 12 - 2000/10 | 6 | 2440 | 12600 | 0.3 | 52 | 1070×1070 | 1500×1150×1408 | 2000×1600×2000 | 2000×1600×2200 |
| Sc (b) 12 - 2500/10 | 6 | 2880 | 15000 | 0.3 | 53 | 1070×1070 | 1570×1150×1483 | 2200×1600×2000 | 2200×1600×2200 |
| Sc (b) 12 - 1600/10 | 8 | 1960 | 11263 | 0.3 | 51 | 820×1070 | 1530×1150×1350 | 2000×1600×2000 | 2000×1600×2200 |
| Sc (b) 12 - 2000/10 | 8 | 2440 | 13882 | 0.3 | 52 | 1070×1070 | 1610×1150×1416 | 2000×1600×2000 | 2000×1600×2200 |
| Sc (b) 12 - 2500/10 | 8 | 2880 | 16414 | 0.3 | 53 | 1070×1070 | 1720×1150×1508 | 2200×1600×2000 | 2200×1600×2200 |

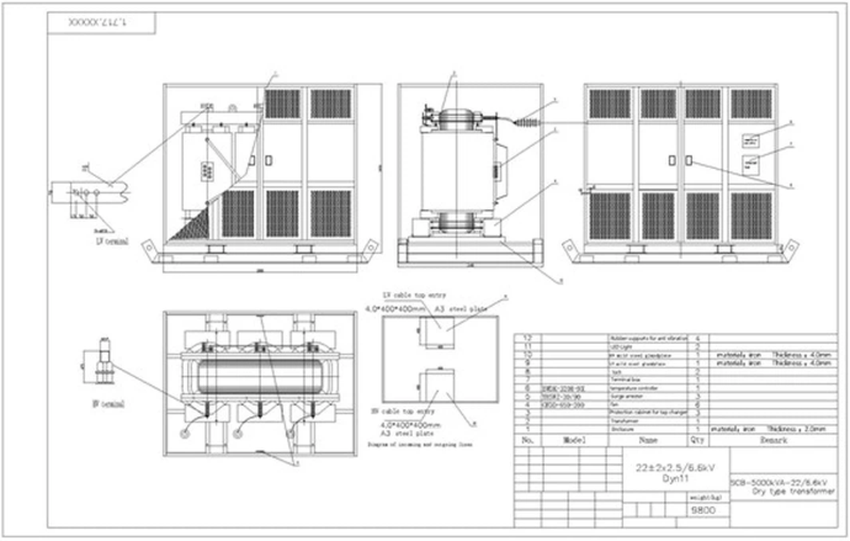

GenerálaRrangementdRawing
Kresba a velikost transformátoru suchého typu 100 kVa VPI.
Proces výroby transformátoru suchého typu 100 kVa VPI
Jádro
Jádro je vyrobeno z vysoce kvalitních listů křemíkových ocelových listů orientovaných na zrno s vynikající magnetickou vodivostí. Použití {45- stupně plného šikmého procesu kroku kloubu a potaženo speciálním povlakem odolným proti vlhkosti a anti-rustům na povrchu, účinně snižuje ztráty bez zatížení, bez zatížení proudu a hladiny šumu. Tento pokročilý výrobní přístup nejen optimalizuje výkon přestupného typu suchého typu, ale také prodlužuje jeho životnost tím, že chrání před faktory životního prostředí a zajišťuje stabilní a tichý provoz v různých pracovních podmínkách.
Vysoce napěťové vinutí
Vysokopěťové vinutí jsou vytvořeny z vysoce kvalitních vodičů. Dlouhé a krátké nasekané skleněné vlákniny slouží jako výztužné plnivy a vinutí se odlévá pomocí prvotřídního vrhacího systému Heidrich ve vakuových podmínkách. Tento pokročilý výrobní proces účinně potlačuje výskyt částečného výboje, přičemž dílčí výbojové množství je menší než 5 picocoulombů. To nejen zajišťuje vysokou spolehlivost a stabilitu transformátoru suchého typu 100 KVA VPI, ale také výrazně prodlužuje jeho životnost, což z něj činí ideální volbu pro různé aplikace distribuce energie.
Nízkonapěťové vinutí
Nízkonapěťové vinutí jsou vyrobeny z vysoce kvalitních vodičů fólií a navinují se na automatizovaném strojovém stroji. Trážový stroj využívá technologii „hydraulické napětí na napětí s hydraulickým energií s hydraulickou energií“ spolu s ± {0. 5 mm vysoce přesné detekce a pokročilé techniky svařování arc argonu. Tyto vlastnosti hrají klíčovou roli při zajišťování vynikající kvality vinutí cívky, což umožňuje konzistentní výkon a zvýšenou spolehlivost transformátoru odlité cívky.
Jaký je účel použití výkonových transformátorů v elektrických systémech? Proč se nepoužívají v určitých situacích?
Účel použití elektrických transformátorů v elektrických systémech
Konverze napětí: Vystoupí nebo odkročí napětí střídavého proudu pro efektivní přenos a distribuci výkonu. Vysoký přenos napětí snižuje ztráty a pro uživatele je bezpečnější a vhodnější s nízkým napětím.
Izolace a ochrana: Poskytněte elektrickou izolaci, aby se zabránilo rušení a chránilo zařízení před napěťovým přepětí, což zvyšuje bezpečnost systému.
Impedanční shoda: V některých obvodech, jako jsou zvukové a komunikační systémy, pomáhají dosáhnout maximálního přenosu energie pomocí impedance.
Situace, kdy se nepoužívají transformátory napájení
DC Systems: Výkonový transformátor a distribuční transformátory pracují pouze s AC, nikoli DC, protože se spoléhají na elektromagnetickou indukci z měnících se magnetických polí.
Jednoduché obvody s nízkým - napájením: v nízkých zařízeních s přímými požadavky napětí, jako jsou kalkulačky ovládané baterií, jsou DTR transformátory zbytečné.
Vysoko -frekvenční aplikace se zvláštními požadavky: Při extrémně vysokých frekvencích mohou mít transformátory distribuce suchého typu složité chování kvůli parazitickým účinkům, takže se používají jiné komponenty nebo techniky.
Náklady a prostor - Omezené situace: Transformátory elektrické energie mohou být velké, těžké a drahé. Pokud lze jinak uspokojit náklad a potřeby napětí a potřeby napětí, nemusí být vybrány, například v nějaké přenosné elektronice.
