Třífázový distribuční transformátor ponořený do oleje- řady S9
Nov 11, 2025
Zanechat vzkaz
S9 Třífázový distribuční transformátor ponořený do oleje-Přehled produktu
Třífázový transformátor ponořený do oleje-je základním vybavením široce používaným v energetických systémech, především pro transformaci napětí, přenos a distribuci energie. Využívá metodu chlazení ponořenou do oleje-, vykazuje vysokou účinnost, stabilitu a odolnost, díky čemuž je klíčovou součástí v energetickém průmyslu.
Funkce transformátoru s třífázovým{0}}olejem-ponořeným do oleje
Vysoká účinnost a úspora energie: Optimalizovaný elektromagnetický design a použití materiálů s vysokou -vodivostí snižují-bez zátěže a ztráty při zátěži, čímž se zvyšuje účinnost využití energie.
Stabilní provoz: Pokročilé izolační materiály a procesy zajišťují stabilní provoz transformátoru v drsném prostředí a minimalizují poruchovost.
Vynikající odvod tepla: Metoda chlazení v olejové -poloze rychle odvádí teplo generované během provozu transformátoru a zajišťuje dlouhodobý- stabilní výkon.
Pohodlná údržba: Kompaktní konstrukce, snadná instalace a nízké náklady na údržbu usnadňují běžnou údržbu a kontroly.
Třífázová aplikace transformátoru typu oleje
Třífázový transformátor ponořený do oleje-se široce používá v elektrárnách, rozvodnách, průmyslových a těžařských podnicích a poskytuje stabilní a spolehlivou transformaci napětí a služby přenosu energie pro energetické systémy.
Záruka servisu
Poskytujeme komplexní před{0}}prodejní,{1}}prodejní a poprodejní-služby a nabízíme profesionální technickou podporu a řešení k zajištění včasné a efektivní pomoci uživatelům během procesu používání.
Servisní stav
Normální podmínky použití transformátoru
Nadmořská výška nepřesahuje 1000 m;
Okolní teplota:
Maximální teplota +40 stupňů
Průměrná teplota nejteplejšího měsíce je +30 stupňů
Nejvyšší roční průměrná teplota +20 stupeň
Minimální venkovní teplota -25 stupňů
Zvláštní podmínky použití transformátoru
Nadmořská výška přesahuje 1000 m;
Okolní teplota:
Maximální teplota +40 stupňů
Minimální teplota -25 stupňů
(Uveďte při objednávce)
Technická data distribučního transformátoru řady 33KV S9
Jak vybrat správný transformátor{0}}plněný olejem
Výběr správného transformátoru zahrnuje více než jen napětí a výkon. Zvažte následující:
1. Jmenovitý výkon (kVA/MVA)
Vyberte hodnocení o 10–20 % vyšší, než je vaše maximální odhadovaná zátěž, aby nedošlo k přehřátí.
2. Primární/sekundární napětí
Vyhovujte specifikacím vaší sítě nebo generátoru (např. 11kV/400V, 33kV/690V).
3. Typ chlazení
ONAN (Oil Natural, Air Natural)
ONAF (Oil Natural, Air Forced)
4. Úroveň izolace a nárůst teploty
Ujistěte se, že splňuje normy IEC/ANSI pro váš region a klimatické podmínky.
5. Klepněte na Changer
Vyberte si mezi:
Vypnuto-Načíst přepínač kohoutků(manuál)
Zapnuto-Načíst měnič dotyků (OLTC)pro úpravu kolísání napětí
6. Environmentální požadavky
V prašných, vlhkých nebo{0}}vysokých nadmořských výškách zajistěte ochranné kryty a kompatibilitu typu oleje-.
firemní profil
GNEE TRANSFORMER má silnou výrobní kapacitu a efektivní marketingový tým.
Naše transformátorové produkty zahrnují 500 kV, 400 kV, 330 kV, 220 kV a 110 kV ultra{5}}transformátory vysokého napětí, různé suché -transformátory / transformátory ponořené do oleje / transformátory z amorfní slitiny 35 kV a méně, nové energetické transformátory a prefabrikáty,
Exportní řada: jedno{0}}fázový transformátor, tří{1}}fázový transformátor, válcový transformátor, izolační transformátor, řídicí transformátor, regulátor napětí a další produkty a různé specifikace speciálních transformátorů, jako jsou zemnící transformátory, zhášecí cívky, bitcoinové transformátory, prefabrikované kabiny, reaktory, transformátory elektrických pecí, transformátory, transformátory, námořní transformátory.
GNEE TRANSFORMER postupně prošel certifikací systému ISO9001, ISO14001, ISO45001, SA8000. Distribuční transformátory na úrovni 10 kV a 35 KV a rozvodny skříňového typu zároveň získaly mezinárodní certifikaci IEC - elektrotechnické komise, certifikaci US UL, německou certifikaci TUV, certifikaci EU CE, nizozemskou certifikaci KEMA a certifikaci GOST. Náš prodej produktů pokrývá globální trh, včetně 72 zemí a regionů, jako jsou Spojené státy americké, Evropa, Kanada, Mexiko atd.

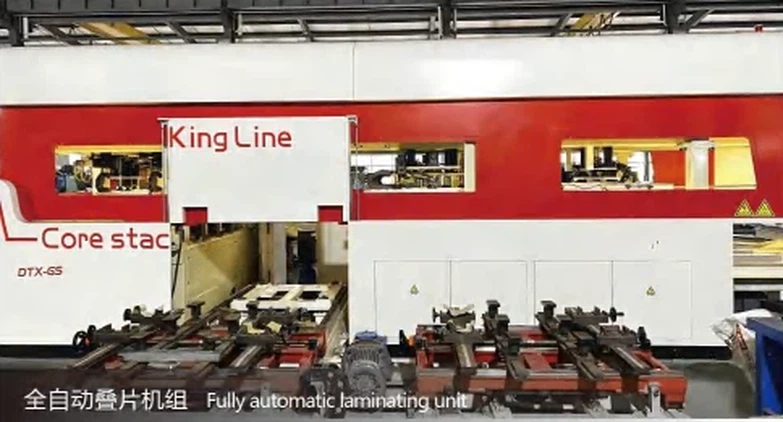

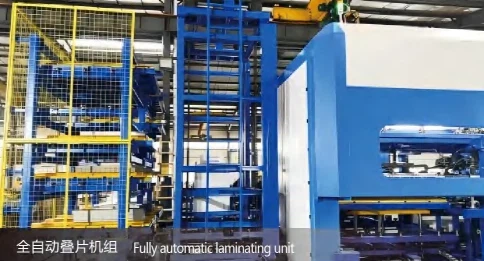

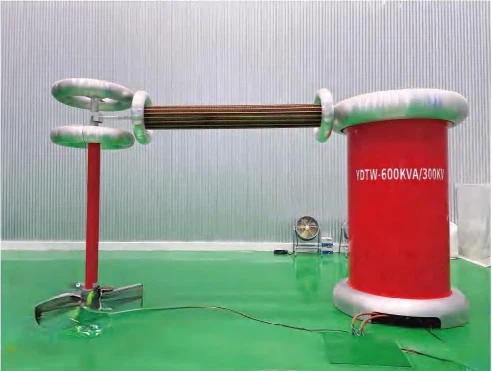

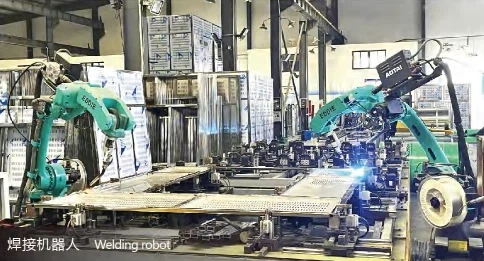

transformátor Displej dílenského vybavení
typy transformátorů od GNEE
Získejte specifikaci objednávky Transformer
Transformátor GNEESpecifikace objednávky
|
Při výběru produktů naší společnosti uveďte prosím následující údaje, aby vám lépe sloužily. |
||
|
Poptávka |
||
|
Poptávka: |
Telefonní metody: |
Fax: |
|
Technický vedoucí projektu: |
Telefonní metody: |
poštovní schránka: |
|
Výběr typu transformátoru |
||
|
□ Suchý transformátor {□SC(B) Epoxidová pryskyřice □SC(B) Nezapouzdřená- □American Box (ZGS) {□Typ terminálu (-Z-) □Typ kruhové sítě (-H-)} □Výměna evropské skříně (YBM){□ Výměna za sucha □Výměna oleje} |
□ Olejový-transformátor{□ Plně utěsněný (-M-) □Olejový-polštář} □ Transformátor z amorfní slitiny{□Suchý amorfní □ Olejový amorfní} □ Speciální transformátor {usměrňovač, pec, důl, atd} |
|
Výběr základních dat transformátoru
|
Země použití: |
|
|
Číslo fáze: |
□Tří-fázový (S konvenční) □ Monofázový □Jiný() |
|
Frekvence: |
□50Hz (konvenční) □60Hz □ Jiné() |
|
Transformátorový olej: |
□#25(konvenční) □#45(minimální teplota pod -25 stupňů) |
|
Jmenovitá kapacita: |
□( )kVA Podmínky použití □Venkovní typ □Vnitřní typ |
|
Nadmořská výška: |
□méně než 1000 m (konvenční) □1000-2000 m □3000 m以上 více než |
|
Jmenovité napětí (vysoké napětí) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Jiné() |
|
Jmenovité napětí (nízký tlak) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Jiné( ) |
|
Připojená skupina |
□Dyn11(konvenční) □Yyn0 □YNd11 □li0(Jednofázový-fázový) □Jiný() |
|
Impedance(%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Ostatní( ) |
|
Režim regulace napětí |
□Regulace napětí bez buzení (konvenční) □On-regulace napětí zátěže(Z) |
|
Rozsah regulace napětí |
□±2*2,5% □±5% □±3*2,5% □Ostatní() |
Výběr příslušenství k transformátoru
|
□Ventilátor □Ovládání teploty{□ Společné □S 485 počítačovým rozhraním} □Suché pouzdro{□ Obyčejný ocelový plech □Slitina hliníku » Nerezová ocel} □Úroveň ochrany suchého pouzdra(□IP20(konvenční) □IP( )} □Požadavky na výšku suchého pouzdra{□Žádné □Požadavky[ ]} □ Režim odpojení kabelu suchého variabilního pláště {□ Nahoru-a-ven □ Nahoru-a{3}}dolů □Dolů-dovnitř/DOLŮ-ven stranou-ven [□vlevo □ vpravo-ven]} |
|
Poznámka: 1. (Požadavky na suchou výměnu s transformátorem 100 kVA nezahrnuje ventilátory, jako jsou ventilátory, je třeba nabíjet 2. (Výměna oleje<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Další speciální požadavky (níže se vztahují další poplatky)
|
Suchý transformátor |
□Plášť a spodní deska{□Běžné □Plně utěsněné} □Pojezdový spínač □Magnetický lo □Transformátor nulové složky □Měděná lišta do nízkonapěťové skříně □Ochranná síťovina □Osvětlení □100 kVA nebo méně Ventilátor □Tlumič nárazů |
|
Olejový-transformátor |
□Olej č.45 pro -oblasti s nízkou teplotou □Značkový -regulátor napětí zátěže □400 kVA a nízkonapěťový výstup OABC fáze s kabelovými svorkami □630 kVA nebo méně vyžaduje řízení teploty □800 kVA nebo méně Nízkonapěťová výstupní fáze 0 vyžaduje kabelové svorky □630 kVA a méně musí být vybaveno plynovým relé |
