Klíčové technické parametry a konstrukční normy pro 750 kVA olejové ponořené transformátory
Mar 23, 2026
Zanechat vzkaz
V moderních systémech distribuce energie je výběr správného transformátoru zásadní pro zajištění účinnosti, spolehlivosti a dlouhodobé{0}}kontroly nákladů. Jako profesionální výrobce transformátorů poskytuje GNEE vysoce-výkonná řešení přizpůsobená pro globální průmyslové a komerční aplikace.750 kVA olejové transformátoryjsou široce používány díky své vysoké nosnosti, odolnosti a přizpůsobivosti drsnému prostředí.
Tento článek poskytuje komplexní přehled oklíčové technické parametry a konstrukční normy pro olejové transformátory 750 kVA, pomáhá kupujícím, inženýrům a dodavatelům EPC činit informovaná rozhodnutí a vybrat nejvhodnější konfiguraci pro jejich projekty.
Klíčové technické parametry olejových transformátorů 750 kVA
Jmenovitá kapacita a úrovně napětí v olejových transformátorech 750 kVA
Jmenovitá kapacita transformátoru určuje, jakou elektrickou zátěž může bezpečně zvládnout. A750 kVA olejový transformátorse obvykle používá ve středních-systémech distribuce energie.
Mezi běžné konfigurace napětí patří:
- Primární napětí: 6kV / 10kV / 11kV / 20kV / 33kV
- Sekundární napětí: 0,4kV / 0,415kV
- Frekvence: 50Hz / 60Hz
Tyto parametry musí odpovídat místním standardům sítě a požadavkům projektu, aby byl zajištěn stabilní provoz.
Normy ztrát a účinnosti v olejových transformátorech 750 kVA
Energetická účinnost je jedním z nejdůležitějších technických aspektů.
Ztráty transformátorů se dělí na:
- Žádná-ztráta zátěže (ztráta jádra)
- Ztráta zátěže (ztráta mědi)
Moderní750 kVA olejové transformátoryjsou navrženy s:
- Jádra z vysoce-křemíkové oceli
- Optimalizované struktury vinutí
Výsledkem je snížená spotřeba energie a nižší provozní náklady po celou dobu životnosti transformátoru.
Impedance a zkratová{0}}síla obvodu v olejových transformátorech 750 kVA
Impedance hraje kritickou roli při regulaci napětí a poruchovém chování.
Typické hodnoty impedance:
- 4 % až 6 %
Vyšší zkratová{0}}pevnost zajišťuje, že transformátor odolá náhlým elektrickým poruchám bez poškození, což je nezbytné pro průmyslová prostředí s proměnlivým zatížením.
Konstrukční standardy pro 750 kVA olejové ponořené transformátory
Mezinárodní konstrukční standardy pro 750 kVA olejové transformátory
Spolehlivý750 kVA olejový transformátormusí splňovat mezinárodní normy, aby byla zajištěna bezpečnost a výkon.
Mezi běžné standardy patří:
- IEC 60076 (mezinárodní norma)
- Standardy ANSI/IEEE (Severní Amerika)
- GB standardy (Čína)
Tyto normy definují požadavky na:
- Meze nárůstu teploty
- Úrovně izolace
- Zkušební postupy
- Bezpečnostní výkon
Soulad zajišťuje globální kompatibilitu a schválení projektu.
Izolace a tepelný design v olejových transformátorech 750 kVA
Izolační systém je nezbytný pro dlouhodobou-spolehlivost.
Obvykle zahrnuje:
- Transformátorový olej (chlazení + izolace)
- Izolační papír a lepenka
Tepelné třídy:
- Třída A (105 stupňů)
- Třída F (155 stupňů)
- Třída H (180 stupňů)
Efektivní tepelný design zajišťuje, že750 kVA olejový transformátorfunguje bezpečně i při vysokých okolních teplotách, například na Středním východě nebo v Africe.
Metody chlazení v olejových transformátorech 750 kVA
Chladicí systémy ONAN a ONAF v olejových transformátorech 750 kVA
Chlazení je rozhodující pro udržení výkonu transformátoru.
Běžné způsoby chlazení:
- ONAN (Oil Natural Air Natural)
- ONAF (Oil Natural Air Forced)
ONAN je vhodný pro standardní podmínky, zatímco ONAF se používá pro vyšší zátěž nebo prostředí s vysokou-teplotou.
Systém chlazení oleje a struktura odvodu tepla
Výběr materiálu v provedení olejových transformátorů 750 kVA
Materiál jádra a vinutí v olejových transformátorech 750 kVA
Kvalita materiálu přímo ovlivňuje účinnost a životnost.
Základní materiály:
- Silikonová ocel orientovaná za studena-zrnitá{1}}
- Amorfní slitina (volitelná pro ultra-nízké ztráty)
Navíjecí materiály:
- Měď (vyšší vodivost, kompaktní design)
- Hliník (nákladově{0}}efektivní alternativa)

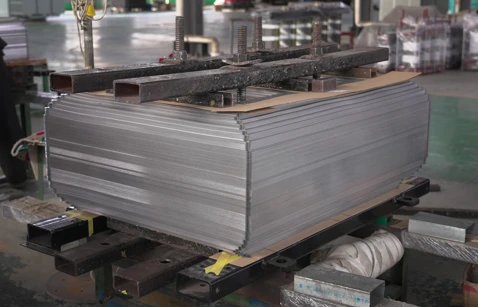

Struktura jádra s vysokou{0}}efektivitou
Tabulka parametrů 750 kVA olejových transformátorů
| Parametr | Specifikace |
|---|---|
| Jmenovitá kapacita | 750 kVA |
| Primární napětí | 6 kV / 10 kV / 11 kV / 20 kV / 33 kV |
| Sekundární napětí | 0,4 kV / 0,415 kV |
| Frekvence | 50Hz / 60Hz |
| Vektorová skupina | Dyn11 / Yyn0 |
| Způsob chlazení | ONAN / ONAF |
| Impedance | 4%–6% |
| Třída izolace | A / F / H |
| Nárůst teploty | Menší nebo rovno 65 tis |
| Normy | IEC 60076 / ANSI / GB |
Proč zvolit GNEE pro 750 kVA olejové transformátory
Výrobce Strength Behind 750 kVA olejové ponořené transformátory
GNEE je profesionální výrobce transformátorů s rozsáhlými zkušenostmi v globálních projektech. Nabízíme:
- Pokročilá výrobní zařízení
- Přísné systémy kontroly kvality
- Plná shoda s mezinárodními standardy
Přizpůsobená řešení pro 750 kVA olejové ponořené transformátory
Chápeme, že každý projekt je jedinečný. GNEE nabízí:
- Přizpůsobení napětí
- Vysokoteplotní{0}}design
- Antikorozní-řešení
- Nízké-ztrátové-úsporné modely
Závěr: Výběr správného 750 kVA olejového transformátoru pro váš projekt
Pochopeníklíčové technické parametry a konstrukční normy pro olejové transformátory 750 kVAje nezbytný pro zajištění spolehlivé a účinné distribuce energie. Od konfigurace napětí a účinnosti až po způsoby chlazení a výběr materiálu, každý detail ovlivňuje dlouhodobý-výkon.
V GNEE kombinujemeinženýrská odbornost, přísná kontrola kvality a globální projektové zkušenostiposkytovat vysoce{0}}výkonná transformátorová řešení přizpůsobená vašim potřebám.
